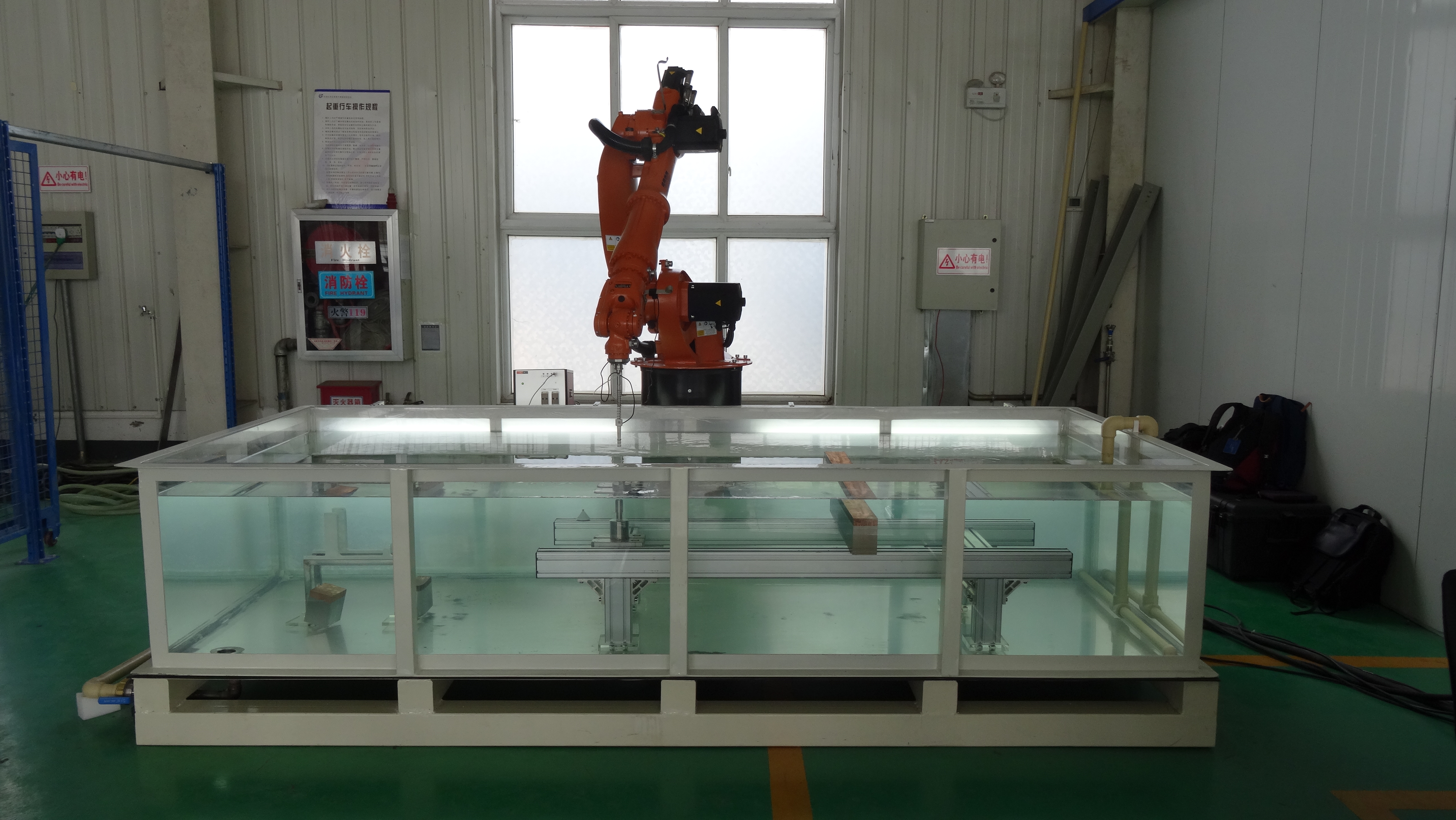

自动化水浸相控阵检测系统

制造厂商:图检测技术(成都)有限公司

仪器型号:Multix++64

仪器分类:特种检测仪器>射线检测仪器>其他

应用领域:工程与技术科学基础学科,核科学技术,能源科学技术,机械工程

参考价格: 面议

在线预约

主要功能

1、相控阵超声波检测/常规超声及高频超声检测技术 2、机器人自动检测平台 3、复杂形状工件检测 4、C扫成像系统

技术指标

1.采用法国M2M独家专利技术实现六轴机械臂空间坐标信息实时上传,使扫查结果的成像准确无误,从检查结果即可快速准确对缺陷进行定位; 2.采用64*64通道相控阵检测技术,支持工件信息预设和导入,支持声场模拟,支持线性B、扇形S、线性B+扇形S,同时支持全矩阵捕捉FMC,全平行发射,并行多信号同时接受处理,支持B,C,S扫成像修正和多组C扫混合成像; 3.最大脉冲宽度1280ns,最大激发电压200V,可调分辨率1V,最大脉冲重复频率30KHz; 4.扫描范围:2米(长)*1.6米(宽)*0.6米(深)范围内的检测;至少5轴以上的自由度,运动重复定位精度需要达到±0.05mm;最大线性速度2m/s,速度连续可调。旋转范围:0~700°,最大旋转速度:647°/s,速度向下连续可调。 5.工作温度:+5℃~+55℃,储存温度:-40℃-60℃

服务内容

1、非金属复合材料部件 2、奥氏体不锈钢焊接接头 3、异形材料爆炸焊/钎焊/热等静压焊等压力焊或扩散焊焊接接头 4、管/棒在线超声水浸检测等
